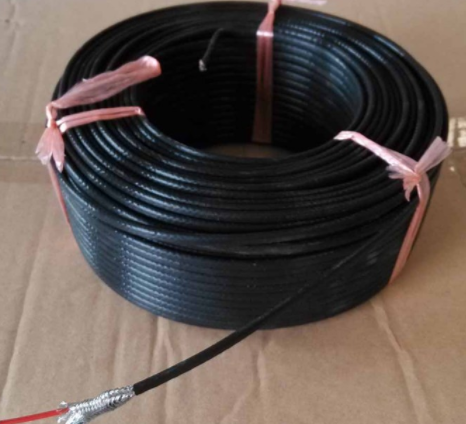

熱電偶用補償導線、補償電纜
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
Description
執行標準：
適用范圍：熱電偶用補償導線、補償電纜適用于分度號為S、R、K、E、N、E、T、J型各種熱電偶與溫度顯示儀表之間的電氣連接，廣泛用于電力、冶金、石油、化工等國防科研部門熱測溫故知新自動化控制，具有線對屏蔽和總屏蔽的電纜，能有效地防止外界干擾，提高測溫精度。
阻燃補償電纜（導線）主要用于有防火要求較高的場院合。該產品保持同電壓等級、同規格普通電纜所有的性能指標，如：較高的機械、物理性能，優良的電氣性能和耐化學腐蝕性能等，又具有阻燃特性，避免了由于電纜引起的火災的蔓延，減少了生命和財產的巨大損失。
低煙低鹵阻燃補償電纜（導線除保持阻燃電纜的一般特性和電氣性能外還具有燃燒時發煙量少、氯化氫氣體釋放量小和低腐蝕性的特點）。
低煙無鹵阻燃補償電纜（導線）除了能滿足阻燃電纜的使用要求外，還具有無鹵酸氣體釋出、發煙量少、產生腐蝕性氣體較少、阻燃性能好的特點。
氟塑料絕緣擴護套補助償電纜（導線）具有優良的耐熱、防腐、防酸堿、耐化學試劑、耐磨、耐油、耐老化和不燃燒性能。
硅橡膠護套補償電纜（導線）具有柔軟性。
本安型補償電纜（導線）還具有防爆特性，適用于化學和石油化學具有爆炸氣體和粉塵環境下的測控系統與本安電路。
熱電偶用補償導線、補償電纜使用特性
1、電纜導體的長期允許工作溫度：
耐熱級不超過200℃、260℃。
普通級不超過70℃、90℃和105℃。
2、電纜的***低環境溫度：
氟塑料絕緣和護套補償電纜：固定敷設-60℃；非固定敷設-20℃
聚氯乙烯塑料絕緣和護套補償電纜：固定敷設-40℃；非固定敷設-15℃
硅橡膠護套電纜：固定敷設-60℃；非固定敷設-20℃
3、推薦的允許彎曲半徑：
聚氯乙烯塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；
氟塑料絕緣和護套補償電纜無鎧裝層的電纜，應不小于電纜外徑的10倍；
帶鎧裝層的補償電纜，應不小于電纜的12倍。
主要技術指標：
補償電纜（導線）合金絲絕緣層著色見下表中的規定
型號
| 補償電纜（導線合金絲）
| 補償電纜（導線）絕緣層著色
| 配用熱電偶分度號
| ||
正極 | 負極 | 正極 | 負極 Minus | ||
SC | SPC（銅Cu） | SNC（銅鎳Cu-Ni） | 紅 | 綠 | 鉑銠10-鉑熱電偶（S） |
RC | RPC（銅Cu） | RNC（銅鎳Cu-Ni） | 紅 | 綠 | 鉑銠13-鉑熱電偶（R） |
KCA | KPCA（銅Cu） | KNCA（康銅Copper） | 紅 | 藍 | 鎳鉻-鎳硅熱電偶（K） |
KCB | KPCB（銅Cu） | KNCB（康銅Copper） | 紅 | 藍 | 鎳鉻-鎳硅熱電偶（K） |
KX | KPX（鎳鉻Ni-Cr） | KNX（鎳硅Ni-Cr） | 紅 | 黑 | 鎳鉻-鎳硅熱電偶（K） |
NC | NPC（鐵Fe） | NNC（銅鎳Cu-Ni） | 紅 | 灰 | 鎳鉻硅-鎳硅熱電偶（N） |
NX | NPX（鎳鉻硅NiCrSi） | NNX（鎳硅Ni-Cr） | 紅 | 灰 | 鎳鉻硅-鎳硅熱電偶（N） |
EX | EPX（鎳鉻Ni-Cr） | ENX（銅鎳Cu-Ni） | 紅 | 棕 | 鎳鉻-銅鎳熱電偶（E） |
JX | JPX（鐵Fe） | JNX（銅鎳Cu-Ni） | 紅 | 紫 | 鐵-銅鎳熱電偶（J） |
TX | TPX（銅Cu） | TNX（銅鎳Cu-Ni） | 紅 | 白 | 銅-銅鎳熱電偶（T） |
注：補償電纜（導線）型號第一個字母與熱電偶的分度號對應，第二個字母“X”表示延伸型補償電纜（導線）（與熱電偶材料相同），“C”表示補償型補償電纜（導線）。
分類及護層著色見下表中的規定：
使用分類
| 精度等級及標志
| 護套著色
| |||
普通級
| 精密級
| 普通級
| 精密級
| 本安型
| |
一般用 | — | S | 黑色 | 灰色 | 藍色 |
耐熱用 | — | S | 黑色 | ****** | 藍色 |
熱電特性及允差見下表中的規定：
型號
| 熱電勢 （mv） | 100℃ | 熱電勢 （mv） | 200℃ | ||
允差 | 允差 | |||||
普通級 | 精密級 | 普通級 | 精密級 | |||
SC | 0.645 | ±60μV（±5℃） | ±30μV（±2.5℃） | 1.440 | ±60μV（±5℃） | -- |
RC | 0.645 | ±60μV（±5℃） | ±30μV（±2.5℃） | 1.440 | ±60μV（±5℃） | -- |
KCA | 4.095 | ±100μV（±2.5℃） | ±60μV（±1.5℃） | 8.137 | ±100μV（±2.5℃） | ±60μV（±1.5℃） |
KCB | 4.065 | ±100μV（±2.5℃） | ±60μV（±1.5℃） | -- | -- | -- |
KX | 4.095 | ±100μV（±2.5℃） | ±60μV（±1.5℃） | 8.137 | ±100μV（±2.5℃） | ±60μV（±1.5℃） |
NC | 2.774 | ±100μV（±2.5℃） | ±60μV（±1.5℃） | 5.912 | ±100μV（±2.5℃） | ±60μV（±1.5℃） |
NX | 2.774 | ±100μV（±2.5℃） | ±60μV（±1.5℃） | 5.912 | ±100μV（±2.5℃） | ±60μV（±1.5℃） |
EX | 6.317 | ±200μV（±2.5℃） | ±120μV（±1.5℃） | 13.419 | ±200μV（±2.5℃） | ±120μV（±1.5℃） |
JX | 5.268 | ±140μV（±2.5℃） | ±85μV（±1.5℃） | 10.777 | ±140μV（±2.5℃） | ±85μV（±1.5℃） |
TX | 4.277 | ±60μV（±1.0℃） | ±30μV（±1.5℃） | 9.286 | ±90μV（±1.5℃） | ±48μV（±0.8℃） |
往復電阻（20℃時）應符合下表中的規定
補償電纜（導線）型號
| 20℃時的往復電阻（Ω/m）
| |||
0.5mm2 | 1.0mm2 | 1.5mm2 | 2.5mm2 | |
SC或RC | 0.10 | 0.05 | 0.03 | 0.02 |
KCA | 1.40 | 0.70 | 0.47 | 0.28 |
KCB | 1.04 | 0.52 | 0.35 | 0.21 |
KX | 2.20 | 1.10 | 0.73 | 0.44 |
NC | 1.50 | 0.75 | 0.50 | 0.30 |
NX | 2.86 | 1.43 | 0.95 | 0.57 |
EX | 2.50 | 1.25 | 0.83 | 0.50 |
JX | 1.30 | 0.65 | 0.43 | 0.26 |
TX | 1.04 | 0.52 | 0.35 | 0.21 |
其它指標應符合下表中的規定：
項目 | 單位 | 技術指標 | |
聚氯乙烯絕緣
| 聚乙烯絕緣、氟塑料絕緣
| ||
絕緣電阻（20 ℃）≧
| MΩ?KM | 25 | 100 |
試驗電壓
| V/1min | 1000 | |
阻燃特性
| 符合GB/T18380.3（B類）成束燃燒性能試驗
| ||
本安補償電纜除具有上述性能指標外，還具有下表中的性能指標
項目
| 單位
| 技術指標
|
工作電容 | PF/m | ≤180 |
電容不平衡 | PF/m | ≤1 |
分布電感 | μH/m | ≤0.6 |
靜電感應電壓（靜電電壓20KV）
| V | ≤1 |
電磁干擾感應電壓（干擾磁碭400A/m）
| μV | ≤5 |
