Description

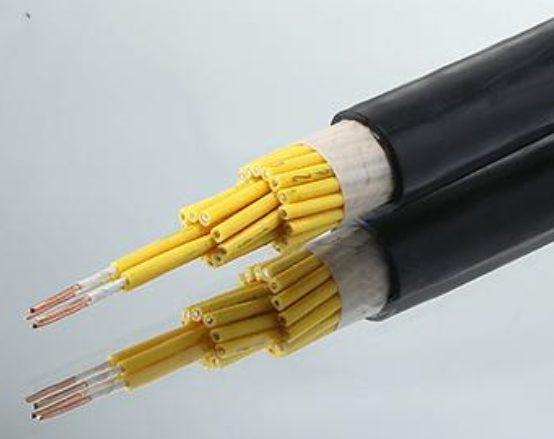

耐火電纜NH-KYJV-14*1.5
一：產品特點及用途:
耐火電纜NH-KYJV-14*1.5耐火性能，經受火焰直接燃燒下，在一定的時間內不發生短路和短路故障，因此，在火災發生時，有利于減少損失，耐火電纜NH-KYJV-14*1.5尤其適用于對消防要求較gao的電力、大型建筑、鐵路、船舶等行業。
二：耐火電纜NH-KYJV-14*1.5產品執行標準：企業標準。耐火特性符合GB12666.6-90要求(IEC331)
三：耐火電纜NH-KYJV-14*1.5使用特征
1． 交流額定電壓：U0/U 0.6/1KV
2． 長期工作溫度：阻燃聚氯乙烯絕緣和護套70℃和105℃
氟塑料絕緣和護套200℃和260℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和120℃
3．耐火電纜NH-KYJV-14*1.5低環境溫度：阻燃聚氯乙烯護套：固定敷設-40℃，非固定敷設-15℃
氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃
4． 耐火特性：
符合IEC331規定 | 火焰溫度750℃、燃燒時間3h、冷卻時間12h、附加額定電壓、附加3A電流 |
符合GB12666.6-A類 | 火焰溫度950-1000℃、燃燒時間90min、附加額定電壓3A電流 |
符合GB12666.6-B類 | 火焰溫度750-800℃、燃燒時間90min、附加額定電壓3A電流 |
5．電纜安裝敷設溫度不低于0℃
6．敷設推薦的允許彎曲半徑：非鎧裝電纜不小于電纜外徑的6倍
鎧裝電纜不小于電纜外徑12倍
氟塑料絕緣和護套材料電纜不小于電纜外徑的8倍
四：基本型號及名稱
1.耐火電力電纜
表1
型號 | 產品名稱 |
NH-VV | 阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-FF | 氟塑料絕緣和護套耐火控制電纜 |
NH-VDVD | 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-YDYD | 低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
備注：鎧裝電纜型號后加22 | |
2.耐火控制電纜
型號 | 產品名稱 |
NH-KVV | 阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-KVVP | 阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KVVP2 | 阻燃聚氯乙烯絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KFF | 氟塑料絕緣和護套耐火控制電纜 |
NH-KFFP | 氟塑料絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KFFP2 | 氟塑料絕緣和護套銅帶繞包屏蔽耐火控制電纜 |
NH-KVDVD | 低煙低鹵阻燃聚氯乙烯絕緣和護套耐火控制電纜 |
NH-KVDVDP | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KVDVDP2 | 低煙低鹵阻燃聚氯乙烯絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KYDYD | 低煙無鹵阻燃聚烯烴絕緣和護套耐火控制電纜 |
NH-KYDYDP | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KYDYDP2 | 低煙無鹵阻燃聚烯烴絕緣和護套銅絲編織屏蔽耐火控制電纜 |
NH-KYJV | 交聯聚乙烯絕緣阻燃聚氯乙烯護套耐火控制電纜 |
NH-KYJVP | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲編織屏蔽耐火控制電纜 |
NH-KYJVP2 | 交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包屏蔽耐火控制電纜 |
備注：鎧裝電纜型號后加22，軟結構電纜屏蔽種類可采用P2、P3等形式。 | |
五：NH-KVVP NH-KVVP2耐火電纜代號名稱和含義
項目 | 代號 | 說明 |
耐火特性 | NH | 耐火電纜A或B |
系列代號 | K | 控制電纜 |
絕緣材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
Y | 聚乙烯 | |
YD | 低煙無鹵聚烯烴(YDJ低煙無鹵交聯聚烯烴) | |
YJ | 交聯聚乙烯 | |
F | 氟塑料分200℃和260℃兩種 | |
護套材料 | V | 聚氯乙烯、阻燃聚氯乙烯 |
F | 氟塑料 分200℃和260℃兩種 | |
YD | 低煙無鹵聚烯烴 | |
屏蔽材料 | P | 銅絲編織屏蔽 |
P2 | 銅帶繞包屏蔽 | |
P3 | 鋁塑繞包屏蔽 | |
鎧裝材料 | 22 | 鋼帶鎧裝聚氯乙烯護套 |
32 | 鋼絲鎧裝聚氯乙烯護套 | |
導體結構 | A | 單股導體 |
B | 7股絞合導體 | |
R | 多股絞合導體 |
