Description
巡回檢測裝置屏蔽控制電纜KJCP KJCPR
執行標準：巡回檢測裝置屏蔽控制電纜KJCP KJCPR企業標準.
適用范圍：巡回檢測裝置屏蔽控制電纜KJCP KJCPR具有防干擾性能高、電氣性能穩定、能可靠的傳送微弱的模擬信號和數字信號等特點。該電纜廣泛應用于電站、礦山和石油化工等部門的檢測和控制用計算機系統或自動化控制裝置以及一般工業計算機裝置上。
巡回檢測裝置屏蔽控制電纜KJCP KJCPR特點：
1、采用對絞式絞合的電纜，消除回路之間相互干擾即防干擾性能高。

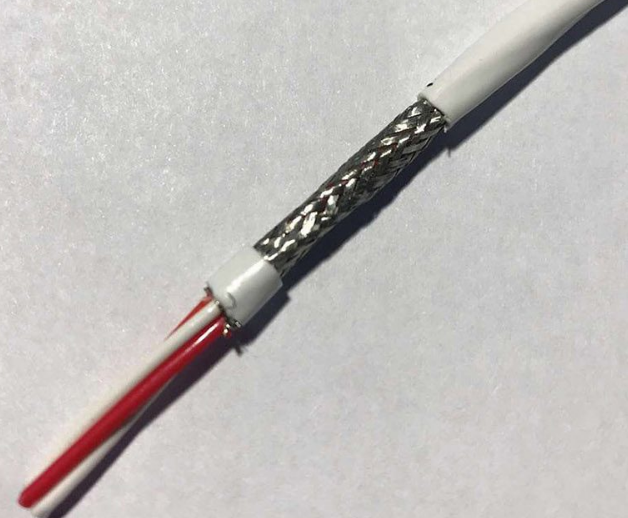

2、采用鋁塑合帶和銅絲編織雙層屏蔽，防止外界干擾信號浸入，把外來干擾控制在***小程度。
3、絕緣分色標志：配線維修容易。
巡回檢測裝置屏蔽控制電纜KJCP KJCPR使用特性：
1、電纜的長期***高工作溫度不超過70℃；
2、電纜敷設安裝時的環境溫度不低于-10℃;
3、電纜的***小彎曲半徑為成品電纜外徑的10倍。
電纜名稱和型號：
型號
| 名稱
| 工作條件
| 工作場合
|
KJCP | 數字巡回檢測裝置屏蔽控制電纜
| 電纜使用電壓： 250℃ 電流：50mA 頻率：50Hz 電纜使用環境溫度：0~40℃ | 敷設要求固定的場合使用
|
ZR-KJCP | 數字巡回檢測裝置屏蔽阻燃控制電纜
| ||
KJCPR | 數字巡回檢測裝置屏蔽控制軟電纜
| 敷設要求柔軟的場合使用
| |
ZR-KJCPR | 數字巡回檢測裝置屏蔽阻燃控制軟電纜
|
規格尺寸 KJCP型、ZR-KJCP型
對數×芯數×標稱截面 （mm2） | 根數/單絲標稱直徑 （mm） | 電纜近似外徑 (mm) | 電纜近似重量 (kg/km) |
1×2×0.5 | 1/0.80 | 7.75 | 55 |
2×2×0.5 | 1/0.80 | 8.57 | 92 |
3×2×0.5 | 1/0.80 | 11.51 | 111 |
4×2×0.5 | 1/0.80 | 12.44 | 135 |
5×2×0.5 | 1/0.80 | 13.47 | 158 |
6×2×0.5 | 1/0.80 | 14.55 | 181 |
7×2×0.5 | 1/0.80 | 14.55 | 195 |
8×2×0.5 | 1/0.80 | 15.27 | 226 |
9×2×0.5 | 1/0.80 | 19.15 | 252 |
10×2×0.5 | 1/0.80 | 19.15 | 275 |
11×2×0.5 | 1/0.80 | 19.65 | 297 |
12×2×0.5 | 1/0.80 | 19.65 | 318 |
13×2×0.5 | 1/0.80 | 20.64 | 346 |
14×2×0.5 | 1/0.80 | 20.64 | 355 |
15×2×0.5 | 1/0.80 | 21.70 | 383 |
16×2×0.5 | 1/0.80 | 21.70 | 394 |
1×2×0.75 | 1/0.97 | 8.09 | 63 |
2×2×0.75 | 1/0.97 | 8.99 | 107 |
3×2×0.75 | 1/0.97 | 12.17 | 134 |
4×2×0.75 | 1/0.97 | 13.19 | 162 |
5×2×0.75 | 1/0.97 | 14.31 | 191 |
6×2×0.75 | 1/0.97 | 15.48 | 227 |
7×2×0.75 | 1/0.97 | 15.48 | 247 |
8×2×0.75 | 1/0.97 | 16.55 | 276 |
9×2×0.75 | 1/0.97 | 20.39 | 309 |
10×2×0.75 | 1/0.97 | 20.39 | 347 |
11×2×0.75 | 1/0.97 | 20.99 | 372 |
12×2×0.75 | 1/0.97 | 20.99 | 392 |
13×2×0.75 | 1/0.97 | 22.01 | 422 |
14×2×0.75 | 1/0.97 | 22.01 | 441 |
15×2×0.75 | 1/0.97 | 23.13 | 481 |
16×2×0.75 | 1/0.97 | 23.13 | 501 |
1×2×1.0 | 1/1.13 | 8.41 | 70 |
2×2×1.0 | 1/1.13 | 9.37 | 124 |
3×2×1.0 | 1/1.13 | 12.78 | 154 |
4×2×1.0 | 1/1.13 | 13.86 | 187 |
5×2×1.0 | 1/1.13 | 15.06 | 221 |
6×2×1.0 | 1/1.13 | 16.32 | 263 |
7×2×1.0 | 1/1.13 | 16.32 | 289 |
8×2×1.0 | 1/1.13 | 17.58 | 324 |
9×2×1.0 | 1/1.13 | 21.41 | 371 |
10×2×1.0 | 1/1.13 | 24.51 | 407 |
11×2×1.0 | 1/1.13 | 22.15 | 438 |
12×2×1.0 | 1/1.13 | 22.15 | 463 |
13×2×1.0 | 1/1.13 | 23.24 | 508 |
14×2×1.0 | 1/1.13 | 23.24 | 533 |
15×2×1.0 | 1/1.13 | 24.44 | 569 |
16×2×1.0 | 1/1.13 | 24.44 | 594 |
1×2×1.5 | 1/1.37 | 8.89 | 89 |
2×2×1.5 | 1/1.37 | 9.95 | 159 |
3×2×1.5 | 1/1.37 | 13.70 | 202 |
4×2×1.5 | 1/1.37 | 14.90 | 256 |
5×2×1.5 | 1/1.37 | 16.22 | 304 |
6×2×1.5 | 1/1.37 | 17.61 | 353 |
7×2×1.5 | 1/1.37 | 17.61 | 389 |
8×2×1.5 | 1/1.37 | 19.05 | 448 |
9×2×1.5 | 1/1.37 | 22.23 | 502 |
10×2×1.5 | 1/1.37 | 23.23 | 562 |
11×2×1.5 | 1/1.37 | 23.94 | 606 |
12×2×1.5 | 1/1.37 | 23.94 | 643 |
13×2×1.5 | 1/1.37 | 25.14 | 704 |
14×2×1.5 | 1/1.37 | 25.14 | 740 |
15×2×1.5 | 1/1.37 | 26.46 | 791 |
16×2×1.5 | 1/1.37 | 26.46 | 827 |
KJCPR型、ZR-KJCPR型
對數×芯數×標稱截面 （mm2） | 根數/單絲標稱直徑 （mm） | 電纜近似外徑 (mm) | 電纜近似重量 (kg/km) |
1×2×0.5 | 7/0.30 | 7.95 | 57 |
2×2×0.5 | 7/0.30 | 8.81 | 95 |
3×2×0.5 | 7/0.30 | 11.89 | 117 |
4×2×0.5 | 7/0.30 | 12.87 | 140 |
5×2×0.5 | 7/0.30 | 13.95 | 163 |
6×2×0.5 | 7/0.30 | 15.09 | 194 |
7×2×0.5 | 7/0.30 | 15.09 | 209 |
8×2×0.5 | 7/0.30 | 15.81 | 233 |
9×2×0.5 | 7/0.30 | 19.87 | 260 |
10×2×0.5 | 7/0.30 | 19.87 | 293 |
11×2×0.5 | 7/0.30 | 20.45 | 323 |
12×2×0.5 | 7/0.30 | 20.45 | 328 |
13×2×0.5 | 7/0.30 | 21.43 | 360 |
14×2×0.5 | 7/0.30 | 21.43 | 367 |
15×2×0.5 | 7/0.30 | 22.51 | 400 |
16×2×0.5 | 7/0.30 | 22.51 | 406 |
1×2×0.75 | 7/0.37 | 8.37 | 66 |
2×2×0.75 | 7/0.37 | 9.33 | 114 |
3×2×0.75 | 7/0.37 | 12.71 | 140 |
4×2×0.75 | 7/0.37 | 13.79 | 168 |
5×2×0.75 | 7/0.37 | 17.98 | 197 |
6×2×0.75 | 7/0.37 | 16.23 | 235 |
7×2×0.75 | 7/0.37 | 16.23 | 255 |
8×2×0.75 | 7/0.37 | 17.48 | 286 |
9×2×0.75 | 7/0.37 | 21.39 | 329 |
10×2×0.75 | 7/0.37 | 21.39 | 360 |
11×2×0.75 | 7/0.37 | 22.03 | 385 |
12×2×0.75 | 7/0.37 | 22.03 | 406 |
13×2×0.75 | 7/0.37 | 23.11 | 446 |
14×2×0.75 | 7/0.37 | 23.11 | 466 |
15×2×0.75 | 7/0.37 | 24.30 | 498 |
16×2×0.75 | 7/0.37 | 24.30 | 518 |
1×2×1.0 | 7/0.43 | 8.70 | 73 |
2×2×1.0 | 7/0.43 | 9.76 | 130 |
3×2×1.0 | 7/0.43 | 13.40 | 160 |
4×2×1.0 | 7/0.43 | 14.66 | 195 |
5×2×1.0 | 7/0.43 | 15.84 | 237 |
6×2×1.0 | 7/0.43 | 17.19 | 274 |
7×2×1.0 | 7/0.43 | 17.19 | 300 |
8×2×1.0 | 7/0.43 | 19.45 | 336 |
9×2×1.0 | 7/0.43 | 22.67 | 386 |
10×2×1.0 | 7/0.43 | 22.67 | 423 |
11×2×1.0 | 7/0.43 | 23.71 | 465 |
12×2×1.0 | 7/0.43 | 23.71 | 491 |
13×2×1.0 | 7/0.43 | 24.52 | 527 |
14×2×1.0 | 7/0.43 | 24.52 | 552 |
15×2×1.0 | 7/0.43 | 25.80 | 590 |
16×2×1.0 | 7/0.43 | 25.80 | 615 |
1×2×1.5 | 7/0.52 | 9.27 | 93 |
2×2×1.5 | 7/0.52 | 10.41 | 166 |
3×2×1.5 | 7/0.52 | 14.46 | 210 |
4×2×1.5 | 7/0.52 | 15.75 | 266 |
5×2×1.5 | 7/0.52 | 17.17 | 316 |
6×2×1.5 | 7/0.52 | 19.66 | 375 |
7×2×1.5 | 7/0.52 | 19.66 | 413 |
8×2×1.5 | 7/0.52 | 21.09 | 464 |
9×2×1.5 | 7/0.52 | 24.63 | 531 |
10×2×1.5 | 7/0.52 | 24.63 | 583 |
11×2×1.5 | 7/0.52 | 25.40 | 628 |
12×2×1.5 | 7/0.52 | 25.40 | 666 |
13×2×1.5 | 7/0.52 | 26.69 | 729 |
14×2×1.5 | 7/0.52 | 26.69 | 767 |
15×2×1.5 | 7/0.52 | 28.11 | 819 |
16×2×1.5 | 7/0.52 | 28.11 | 857 |
注：根據用戶需要，可以生產19-61對電纜。
