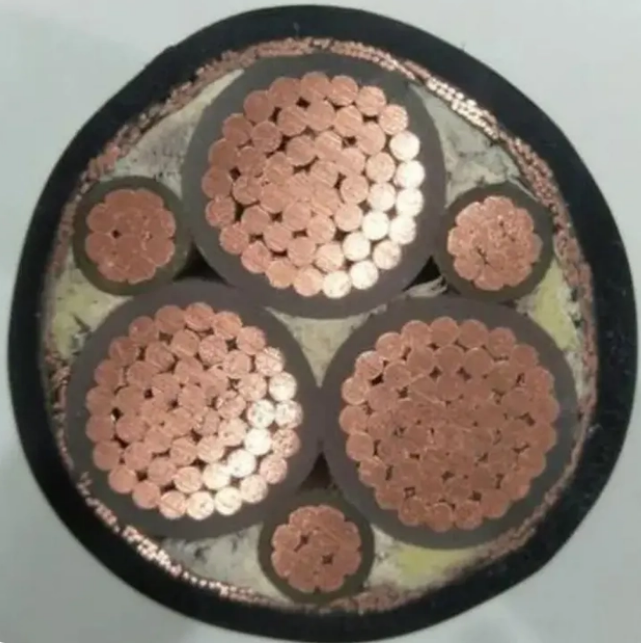

特種變頻電纜BPGG BPFFP

　一、產品特點及用途：

特種變頻電纜BPGG BPFFP適用于交流額定電壓0.6/1kV及以下變頻控制系統作供電電纜或電氣連接，產品具有較強的耐電壓沖擊性，能經受變頻時的脈沖電壓，電纜具有******的屏蔽性，并有效消除電磁干擾，降低變頻電機噪音，保證系統穩定運行。廣泛用于冶金、電力、石化等行業。

　　二、產品執行標準

　　產品執行企業標準，阻燃耐火特性試驗執行GB/T19666-2019標準

　　三、產品的使用特性

　　1、交流額定電壓：U0/U 0.6/1kV

　　2、***高工作溫度：硅橡膠絕緣180℃

　　氟46絕緣200℃和260℃兩種

　　聚氯乙烯絕緣70℃

　　交聯聚乙烯90℃

　　3、敷設***低環境溫度：敷設硅橡膠絕緣和氟塑料電纜時的環境溫度應不低于-40℃;敷設聚氯乙烯護套電纜不低于0℃。

　　1、電纜允許彎曲半徑：電纜***小為電纜外徑的15倍

　　四、產品基本型號及名稱

　　備注：導體線芯中銅絲可以采用鍍錫，阻燃型電纜型號前加Z，軟結構電纜加R。

　　五、代號名稱和含義

　　六、特種變頻電纜BPGG BPFFP主要技術指標

　　1.成品電纜導體直流電阻符合GB/T3956規定

　　2.成品電纜的絕緣電阻(20℃)：氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。

　　3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

　　4.屏蔽層傳輸阻抗

　　電纜在100MHz時傳輸阻抗等于或小于100Ω/m。

　　電纜的理想屏蔽抑制系數等于或小于0.7。

　　1、雙層復合屏蔽使干擾衰減比可達104，從而確保外界的任何干擾對系統不產生影響。

　　2、采用復合屏蔽，能抗靜電耦合、電磁感應、電波、接地不良以及電源線傳導干擾。

　　3、電纜允許***小彎曲半徑不小于15D(D-電纜外徑,mm)。
   4、對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
